Máxima funcionalidade
disponível agora no teu smartphone

Máxima funcionalidade disponível agora no teu smartphone

O medidor de campo H30Evolution é um medidor distinto da série H30 que combina o melhor de um equipamento portátil e compacto com novas funções ainda mais revolucionárias. Graças a um novo sistema multiponto baseado na ligação sem fíos, o utilizador pode usar o dispositivo móvel (Android, iOS ou PC) para visualizar e controlar à distância o medidor, desfrutando de toda a flexibilidade e comodidade de um sistema sem fios.

Multi-ecrã e controle à distância

Controlável a partir de qualquer dispositivo Android, iOS ou PC com H30Suite

Ligação wireless

Acesso ao medidor com H30Suite

Analisador IPTV e de Serviços (*)

Info de serviços IPTV e RF

Visualização HEVC (*)

no seu dispositivo móvel

(*) Função opcional

Características

Multi-ecrã e controle à distância

Controlável a partir de qualquer dispositivo Android, iOS ou PC com H30Suite

O sistema multi-ecrã do H30Evolution permite replicar o ecrã do medidor num smartphone ou tablet, de forma a controlar remotamente o equipamento ou simplesmente para acedr ao mesmo num ecrã maior.
O instalador pode aceder ao medidor de diferentes locais da instalação, sem cabos e com toda a comodidade de utilizar o seu próprio dispositivo.
Apenas necessita instalar a aplicação H30Suite (ref. 100016) no seu dispositivo e ligá-lo à rede WiFi do medidor (modo AP).

PRETENDO RECEBER MAIS INFORMAÇÃO

Multi-Standard

Um equipamento totalmente configurável de acordo com as suas necessidades

O H30Evolution está totalmente preparado para acompanhar as necessidades específicas de cada utilizador. É um equipamento multi-standard preparado para realizar medidas na banda de satélite, mas também dos canais de banda terrestres. Para satisfazer as necessidades de cada utilizador, e tendo em conta que podem querer medir todas as bandas, o utilizador pode adicionar novas opções facilmente sem ter que enviar o medidor para a fábrica.

PRETENDO RECEBER MAIS INFORMAÇÃO

Ligação wireless

Acesso ao medidor com H30Suite

Equipado com ligação sem fíos, o dispositivo permite o acesso seguro através de um dispositivo Android, iOS ou PC (navegador). Desta forma, é possível utilizar remotamente a aplicação de gestão WEB H30Suite (ref. 100016), para realizar consultas e exportações da informação armazenada no medidor, acesso aos perfis de qualidade, clonagem da configuração do medidor, registro do medidor ou consulta em tempo real do manual de utilizador.

PRETENDO RECEBER MAIS INFORMAÇÃO

Preparado Para Obter

O sinal de qualquer satélite

O H30Evolution está preparado para configurar os parâmetros necessários para a recepção do sinal de satélite. Para tal apartir do H30Evolution é possível alimentar, configurar parâmetros DiSEqC e também parâmetros SCR (opção 593534).

PRETENDO RECEBER MAIS INFORMAÇÃO

Interface Interativo

Optimizar a curva de aprendizagem

Navegar pelo menu é agora muito mais simples, graças a uma estrutura de um único nível que incorpora todas as funcionalidades de uma forma muito intuitiva: utilidade, maior velocidade operacional e máxima produtividade. Nenhuma função exige mais do premir o botão três vezes sucessivas para obter a operação desejada. Não vai encontrar nada mais simples do que isto, podendo navegar pelas funções sem ter que ler qualquer manual.

PRETENDO RECEBER MAIS INFORMAÇÃO

Funcionalidade Integral

Com indicadores Passa / Falha

Um reportório completo de funcionalidades como medidas de apenas um Canal, Diagrama de Constelação, Analisador de espetro, Identificação de serviço, Datalogs, Auto-Learning de plano de canais, etc…

PRETENDO RECEBER MAIS INFORMAÇÃO

Precisão e Velocidade

Processamento digital em tempo real

Projetado desde o início para obter todas as informações instantaneamente do sinal em tempo real, um marco no trabalho de campo. O H30Evolution proporciona precisão e velocidade necessária para detectar ligeiras transições, radiação ou espúrios que podem afetar o sistema de recepção do sinal.

PRETENDO RECEBER MAIS INFORMAÇÃO

100% Automático

Deteção do sinal

Totalmente automático, detecta os parâmetros das distintas modulações sem necessidade de configuração. O H30Evolution detecta imediatamente se o sinal de entrada é analógico ou digital e determina a sua constelação, symbol rate, e outros parâmetros, dando uma leitura instantânea, sem intervenção do utilizador.

PRETENDO RECEBER MAIS INFORMAÇÃO

Robusto e Leve

Fiabilidade absoluta

A exclusiva carcaça em borracha de dupla injeção e o plástico policarbonato garantem elevada proteção e durabilidade. Com apenas meio quilo de peso, o H30Evolution é cómodo para transportar e manusear. Pode ser coocado na sua bolsa ou pendurado ao ombro através da alça. Apenas notará que está aí!

PRETENDO RECEBER MAIS INFORMAÇÃO

Made in Televes

Garantia de Qualidade

O H30Evolution é inteiramente concebido pela Gsertel, uma empresa dentro do grupo Televes Corporation, onde uma equipa experiente altamente qualificada de engenheiros de telecomunicações conseguiu integrar o processamento digital de uma unidade portátil de 500 g de peso. Cada H30Evolution inclui mais de 5.000 componentes e circuitos integrados. Uma vez que todos os materiais são preparados, o processo de fabricação começa . Isto envolve três processos de fabricação bem diferenciadas, onde todas eles realizados nas instalações da Televes Corporation em Santiago de Compostela (Espanha).

PRETENDO RECEBER MAIS INFORMAÇÃO

Analisador IPTV e de Serviços (*)

Info de serviços IPTV e RF

Permite desmodular e analisar os fluxos de IPTV Unicast e Multicast, apresentando o vídeo e indicando os Bitrates totais de cada serviço. Também apresenta todas as informações de cada um dos serviços, como SID, VPID, AID, perfil de vídeo ou bitrate para áudio e vídeo.
Além disso, esta opção completa as medidas em RF, já que para este tipo de sinal também se oferece toda esta informação por serviço.
Em sinais IPTV,é possível analisar outras medidas específicas do protocolo (UDP/RTP), como o fomato UDP, Media Loss Rate, Lost IP frames.
(*) Função opcional: Ref. 593251

Analisador WiFi (*)

Todas as bandas (2,4 e 5GHz)

Com esta função, é possível realizar a análise completa da banda Wi-Fi para detectar automaticamente todas as redes disponíveis. Cada uma das redes será identificada com o seu nome e a respectiva potência de sinal do ponto de acesso. O utilizador poderá escolher entre dois modos de visualização. No modo "lista" o medidor apresenta uma lista das redes detectadas com seus dados e potência, enquanto o modo "mapa" apresenta as redes num mapa de eixos: potência vs frequência.
(*) Função opcional: Ref. 593250

Indicadores Passa / Falha

Facilidade para tomar decisões

Reduz os erros de instalação com os indicadores do ecrã Passa/Falha, uma forma gráfica que facilita e agiliza a interpretação dos resultados da medida. Dispõe de diferentes limites na parte da rede a analisar: cabeça de rede, central amplificadora, derivação, registos de ligações, etc. Além disso os valores pré-estabelecidos, podem passar a ser os seus valores limites personalizados.

Informação de Canal

Menos e mais

Às vezes, dar uma olhada rápida num canal particular é tudo o que necessita. A avançada opção de medição de um único canal do H30Evolution deteta automaticamente o tipo de canal, mostrando os níveis de áudio e vídeo, V/A e C/N para sinais analógicos, potência, C/N, e medidas de qualidade correspondente com o tipo de sinal digital. Todas estas medidas são feitas utilizando um único botão, e simultaneamente os indicadores são ativados através de indicadores de “passa/falha” em função dos limites do nível definidos pelo utilizador. Resultado simples interpretação até para o utilizador menos experiente.

Scan de Sistema

Instalação monitorizada

Busca de cada canal analógico e digital em tempo real para determinar a resposta em frequência global do sistema. Esta função aproveita os limites (estabelecidos de acordo com a posição de medida na rede) para mostrar claramente se os níveis de sinal cumprem ou não com as especificações dos sistemas de cabo, utilizando barras indicadoras do nível a verde, amarelo ou vermelho. Isto proporciona uma visão em tempo real da distribuição, sendo fácil de compreender, para além dos valores BER e MER apresentados no canal selecionado.

Analisador de Espectro

Desde 5MHz até “full span”

O analisador de espectro H30Evolution tem uma gama de valores de 5, 10, 20, 50, 100, 200, 500 MHz e completa, assim como o ajuste automático do nível de referência. A velocidade de processamento em tempo real garante ver no espectro qualquer anomalia no sinal. Ficará surpreso pela precisão e nível de detalhe oferecido por este analisador de espectro ultra-portátil. A ferramenta para identificar e localizar o ruído, interferências, radiação e outros sinais que podem afetar a qualidade da distribuição do sinal de televisão.

Guia de orientação de antenas satélite

Configuração automática do LNB

Esta função permite facilitar o trabalho de orientação das antenas parabólicas. Dependendo da zona definida, o medidor apresenta um satélite tipo e um transponder estável, autoconfigurando-se para a ligação com o LNB. Permite também activar um indicador sonoro que serve de guia para ajudar o utilizador na orientação da antena parabólica.
O satélite de referência pode ser alterado manualmente e assim iniciar uma nova orientação.

Compactível com LNB Wideband

Desde os 250 até aos 2300MHz

Esta função para DVB-S/S2, permite analisar de forma completa um canal de satélite em qualquer frequência de uma banda larga, compreendida entre os 250 - 2300MHz. Assim, é possível ligar o medidor diretamente a qualquer saída de um LNB Wideband (2 saídas: Vertical e Horizontal)

MPEG

Video MPEG e informação ao detalhe

Quer saber o conteúdo de um canal DIGITAL? A função MPEG do H30Evolution lhe dirá. Além de mostrar os serviços de canal, irá obter os parâmetros importantes relativos à mesma: Nome do serviço, PID, resolução, tipo e número de áudios, ou NIT. Uma grande ajuda para resolver problemas relacionados com configurações de codificação.

Visualização HEVC (*)

no seu dispositivo móvel

Esta funcionalidade suporta o formato de compressão HEVC (H.265) e permite-lhe visualizar no seu dispositivo móvel sinais de vídeo com uma resolução máxima em Full HD de 1920 x 1080. A visualização é sempre possível, desde que o hardware do seu smartphone, tablet ou PC (modo multi-ecrã), seja compactível com o formato H.265.
(*) Opção: Ref. 593252

Diagrama de Constelação

Ajuste em digital

A análise das constelações é essencial para a determinação da qualidade de sinais digitais. Os diagramas de constelação ajuda a detetar a presença de ruído, flutuação de fase (jitter), interferências e saturação do sinal, todas as variáveis que podem afetar a qualidade do sinal e levam a uma interrupção de serviço. Através de uma inspecção visual do tamanho e forma dos pontos dentro da matriz de constelação, o técnico pode facilmente identificar a natureza do problema.

Plano de Captura

Planos de canais à sua medida

Descubra os canais que estão presentes na distribuição com a função ultra-rápida Plano Captura e crie com eles um plano de canais do utilizador contendo apenas os canais do seu interesse. Além disso, cada canal irá exibir a cor apropriada de acordo com o limite de qualidade selecionado num gráfico de barras.

Ecos

Receção ótima do sinal

Na captação de sinais terrestres é importante que não existam ecos que podem causar problemas na receção dos mesmos. O H30Evolution permite visualizar os ecos do sinal recebido, permitindo ao instalado minimizar o possível para obter uma ótima receção do sinal.

Datalogs

Guardar e descarregar

Enquanto realiza medidas ou explora uma busca de possíveis problemas, pode salvar os parâmetros do sinal para analisar, ou simplesmente para gravar e executar os seus relatórios de trabalho.

Sempre Actualizado

Detecção automática de novas versões de software

Caso exista uma nova versão de software disponível, o medidor irá detectá-la automaticamente assim que ligado à internet (via WiFi ou Ethernet). A notificação da existência de uma nova versão, irá surgir através de um ícone na parte superior direita do ecrã, sem causar qualquer interrupção no trabalho em execução. A actualização do sistema pode ser executada através do menu "Configuração". Caso o medidor não se encontre ligado à Internet, também pode ser actualizado por USB (via PC), após ter efectuado o download da versão de software.

OPÇÕES

Ref. 5909 Opção Calibração medidor c/ certificado
Ref. 593231 Opção DVB-T
Ref. 593232 Opção DVB-T2 (Necessita DVB-T)
Ref. 593233 Opção DVB-C
Ref. 593234 Opção dCSS
Ref. 593235 Opção Extensão da Gama de Nível de Entrada Terrestre 120dBµV
Ref. 593236 Opção Visualização de A/V Analógico (inclui Adaptadores de formato e Bolsa Protetora)
Ref. 593250 Opção Analisador Wi-Fi (2,4/5GHz)
Ref. 593251 Opção Analisador IPTV
Ref. 593252 Opção Visualização HEVC

ACESSÓRIOS

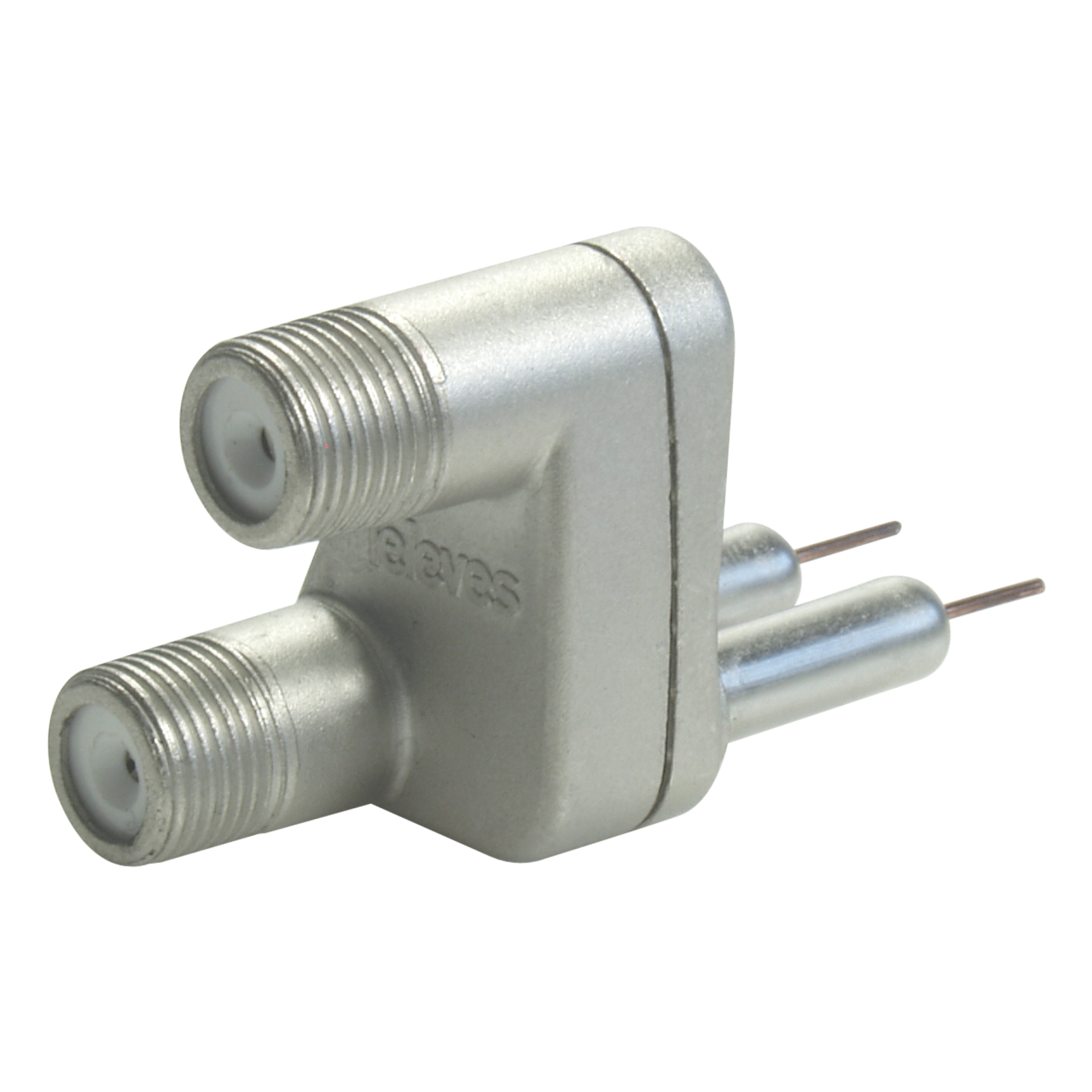

Adaptador Duplo "EasyF" Macho - "F" Fêmea

Ref. 405701

Bolsa Protetora

Ref. 593201

Mala de Transporte

Ref. 593239

Fonte de Alimentação 12V-3A, com Adaptadores

Ref. 593203

Bateria de reposição

Ref. 593202

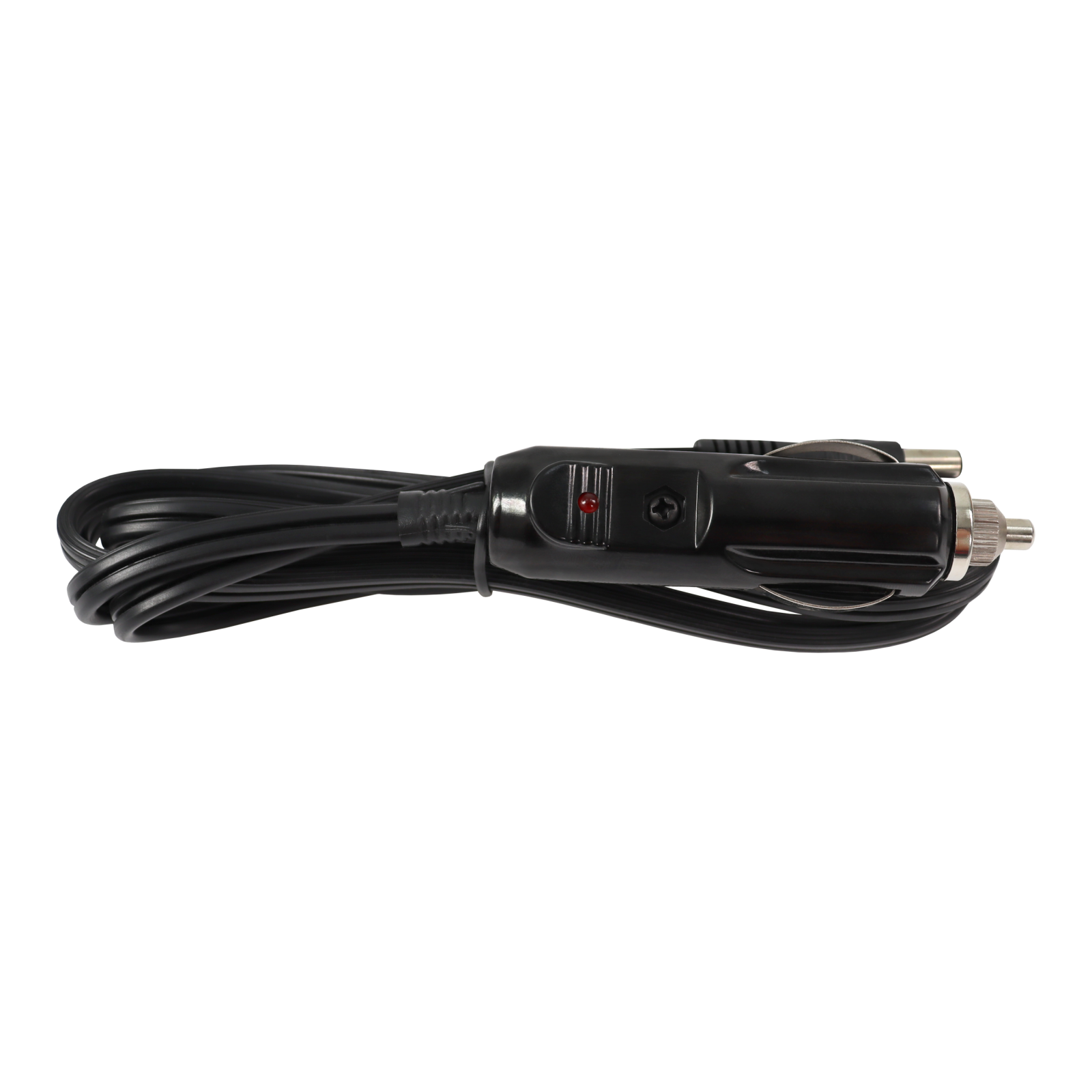

Cabo adaptador de isqueiro 12V, 1,5m

Ref. 994101

Protetor de conectores

Ref. 593205

ESPECIFICAÇÕES TÉCNICAS

H30Evolution
Caraterísticas Mecânicas
Ecrã2.8” TFT 400 x 240 full cor
Peso510 g.
Dimensões175x100x52 mm / 6,9x3,9x2 (HxWxD)
Adaptador ACEntrada: 100-240V~ 50-60Hz Saída: 12VDC, 3A
BateriaLi-ion (7,2VDC, 2300mAh)
Autonomía>4 horas sem alimentação LNB
InterfacesEthernet 1Gb
USB 2.0 medidas, recuperação de Datalogs e actualização automática de Software
RobustezResiste una caída de 1 m (3 ft) en hormigón, por cualquier cara
Capacidade de armazenamento400 MB (interna) para medidas
ImpedânciaConector tipo F - 75 Ohm

Caraterísticas Técnicas
593503
593513		593501
593511		593502
593512		593504
593514		593505
Frequência
Largura de bandaTerrestre: 50 - 880 MHz / Satélite: 950 - 2400 MHz / Wideband: 250 - 2350MHz
Resolução125 kHz
SintoniaFrequência o canal
Analisador de espectro
Span5, 10, 20, 50, 100, 200, 500 MHz e Full
Escala5 e 10 dB/div
Nível de referência automático e manualOK
Medidas DVB-S [Modulação: QPSK]
ImagemOKOKOKOKOK
PotênciaDe 45 a 110 dBμVOKOKOKOKOK
CBER9.9E-2 – 1.0E-6OKOKOKOKOK
VBER1.0E-4 – 1.0E-8OKOKOKOKOK
MERAté 20dBOKOKOKOKOK
C/NAutomáticoOKOKOKOKOK
ConstelaçãoOKOKOKOKOK
SCREN 50494OK
dCSSEN 50607Opc. 593234**
Medidas DVB-S2 [Modulações: QPSK, 8PSK]
ImagemOKOKOKOKOK
PotênciaDe 45 a 110 dBμVOKOKOKOKOK
Link MarginAté 10 dBOKOKOKOKOK
MERAté 20 dBOKOKOKOKOK
LDPCBER*9.9E-2 – 1.0E-6OKOKOKOKOK
BCHBER*9.9E-2 – 1.0E-8OKOKOKOKOK
ConstelaçãoOKOKOKOKOK
SCREN 50494OK
dCSSEN 50607Opc. 593234**
Medidas Digitais DVB-T [Modulações: COFDM (QPSK, 16QAM, 64QAM)]
ImagemOpc. 593231OKOKOKOK
PotênciaDe 45 a 110 dBμVOpc. 593231OKOKOKOK
De 45 a 120 dBμVOpc. 593231 + Opc. 593235**OK | Opc. 593235**OK | Opc.593235**OK | Opc.593235** OK | Opc.593235**
CBER9.9E-2 – 1.0E-6Opc. 593231OKOKOKOK
VBER1.0E-3 – 1.0E-8OKOKOKOK
MERAté 35 dBOKOKOKOK
C/NAutomáticoOKOKOKOK
EcosOKOKOKOK
ConstelaçãoOKOKOKOK
Medidas Digitais DVB-T2 [Modulações: COFDM ( QPSK, 16QAM, 64QAM y 256 QAM)]
ImagemOpc. 593231 + Opc. 593232Opc. 593232OKOKOK
PotênciaDe 45 a 110 dBμVOpc. 593231 + Opc. 593232Opc. 593232OKOKOK
De 45 a 120 dBμVOpc. 593231 + Opc. 593232 + Opc. 593235**Opc. 593232 + Opc. 593235**Opc. 593235**Opc. 593235** Opc. 593235**
LDPCBER*9.9E-2 – 1.0E-6Opc. 593231 + Opc. 593232Opc. 593232OKOKOK
BCHBER*1.0E-3 – 1.0E-8OKOKOK
Link MarginAté 30 dBOKOKOK
MERAté 35 dBOKOKOK
C/NAutomáticoOKOKOK
EcosOKOKOK
ConstelaçãoOKOKOK
Medidas Digitais DVB-C [Modulações: 16QAM, 32QAM, 64QAM, 128QAM y 256 QAM]
ImagemOKOpc. 593233Opc. 593233OKOK
PotênciaDe 45 a 110 dBμVOKOpc. 593233Opc. 593233OKOK
De 45 a 120 dBμVOpc. 593235**Opc. 593233 + Opc. 593235**Opc. 593233 + Opc. 593235**Opc. 593235**Opc. 593235**
CBER1.E-2 – 1.0E-8OKOpc. 593233Opc. 593233OKOK
MERAté 38OKOKOK
C/NAutomáticoOKOKOK
Medidas Analógicas
Nivel25 e 125 dBμVOKOKOKOKOK
V/AOKOKOKOKOK
C/NOKOKOKOKOK
Medidas e funções
Analisador WiFiOpc. 593250Opc. 593250Opc. 593250Opc. 593250OK
Analisador IPTVOpc. 593251Opc. 593251Opc. 593251 Opc. 593251 OK
Visualização 4K - UHD (HEVC)Em dispositivo móvel
(Opc. 593252)		Em dispositivo móvel
(Opc. 593252)		Em dispositivo móvel
(Opc. 593252)		Em dispositivo móvel
(Opc. 593252)		Incluída em dispositivo móvel
Planos terrestreCCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM
Satélites68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM
UnidadesdBμV, dBmV, dBm
Alimentação LNB13, 18 Vdc
Impulso LNB22 kHz

* NOTAS:
LDPCBER é a medida de BER antes da correção LDPC.
BCHBER é a medida de BER entre a correção LDPC e a correção BCH.

** 593234 e 593235: Activação gratuita da opção ref. 593235 como registo do equipamento.

TABELA COMPARATIVA

Medidores da série H30: Como selecionar o modelo mais adequado?

A série H30 é composta por diversos medidores multistandard personalizáveis, todos eles projetados para realizar a instalação, manutenção e monitoramento de redes de telecomunicações. Cada modelo destaca-se por oferecer novas funcionalidades, preservando todas as vantagens do modelo anterior.
Através do seguinte quadro comparativo, é possível escolher o modelo de medidor mais adequado para cada profissional:

  H30FLEX H30EVOLUTION H30CRYSTAL
Multi-standard personalizável   OK OK OK
Margem de frequências Retorno: 5-50 MHz X X OK
Terrestre: 50-880 MHz OK OK OK
Satélite: 250-2400 MHz OK (até 2200MHz) OK OK
Ecrã   2.8” TFT 400 x 240 full color 2.8” TFT 400 x 240 full color 2.8” TFT 400 x 240 full color
Multi-ecrã com controlo táctil no dispositivo móvel   X OK OK
Braçadeira para smartphone   X OK OK
Ligação sem fíos
   X OK OK
Analisador Wi-Fi   X OK(*) OK(*)
Analisador IPTV
   X OK(*) OK(*)
Porta Ethernet   OK OK OK
Porta USB   USB (Tipo A) USB (Tipo A) USB (Tipo A)
Medidas ópticas   X X OK
Guia de orientação de antenas satélite   X OK OK
Compatível com LNB Wideband   X OK OK
Visualização 4K - UHD (HEVC) no medidor X X OK
no dispositivo móvel X OK(*) OK
Nível de entrada terrestre 120dBµV   OK(**) OK(**) OK(**)
Compatível com dCSS   OK(**) OK(**) OK(**)
Acesso ao interface de gestão (datalogs, plano de canais...)   Cabo Ethernet Wireless / Cabo Ethernet Wireless / Cabo Ethernet
Dimensões   175x100x52 mm 175x100x52 mm 175x100x52 mm
Peso   510 g. 510 g. 550 g.
Cor   Preto e Branco Preto e Branco Cinzento claro e Cinzento escuro

* De acordo com a referência
** Ativação gratuita das opções com o registo do equipamento
